Купить плуг, косилку или картофелекопалку несложно. Сложнее понять, подойдёт ли оборудование к вашему мотоблоку. Внешне детали могут быть похожи, а при установке выясняется, что отверстия не совпадают, вал имеет другую форму или для работы нужен совсем другой привод.
Чтобы не возвращать покупку и не переделывать крепление в гараже, совместимость лучше проверить заранее. Ниже — простая инструкция без сложных терминов. Она поможет выбрать навесное оборудование для мотоблока, даже если вы впервые столкнулись с такой техникой.
Коротко: что должно совпасть
Чтобы навесное оборудование подошло к мотоблоку, нужно проверить четыре вещи:
- способ подключения — сцепка, вал отбора мощности, ремень, полуось или ступица;
- размеры крепления — диаметр вала и отверстий, ширину стойки, расстояние между болтами;
- тип привода — нужен ли оборудованию ВОМ или ремень;
- возможности мотоблока — хватит ли его мощности и веса для нормальной работы.
Название бренда само по себе ничего не гарантирует. Даже у двух мотоблоков одной марки могут быть разные редукторы, сцепки и валы. Поэтому проверять нужно не только бренд, но и точную модель.
Как самостоятельно проверить совместимость за 5 шагов
Шаг 1. Найдите точную модель мотоблока
Сначала узнайте полное название мотоблока. Одного бренда или мощности недостаточно. Например, две модели Shtenli на 9 лошадиных сил могут иметь разные крепления и способы привода.
Название модели можно посмотреть:
- на металлической табличке или наклейке на раме;
- на корпусе редуктора;
- в инструкции или гарантийном талоне;
- в чеке или истории заказов;
- в старой карточке товара, если мотоблок покупали через интернет.
Обращайте внимание на буквы и цифры после названия. Например, версии одной модели с ВОМ и без ВОМ могут выглядеть почти одинаково, но навесное оборудование для них будет разным.
Если точную модель определить не получилось, не выбирайте навесное только по фотографии. В таком случае нужно проверить все размеры и параметры подключения вручную.
Шаг 2. Определите способ подключения
Посмотрите, как выбранное оборудование должно соединяться с мотоблоком. Это зависит не только от вида навесного. Например, одна косилка может подключаться ремнём, а другая — через вал отбора мощности.
| Что вы видите на мотоблоке | Как подключается оборудование |
|---|---|
|
|
|
|
|
|
|
|
|
|
Осматривайте привод только при заглушённом двигателе. Не снимайте защитный кожух и колпачок ВОМ, пока не прочитаете инструкцию к своему мотоблоку.
Если оборудование ставится через сцепку
Сцепка — это металлический узел между мотоблоком и оборудованием, которому не нужно вращение от двигателя. Через неё обычно ставят плуг, окучник, простую картофелекопалку и борону.
Сцепки бывают одинарными, двойными и регулируемыми. Даже если в названии написано «универсальная», всё равно сравните способ крепления к мотоблоку, ширину места под стойку, диаметр пальца и расположение отверстий.

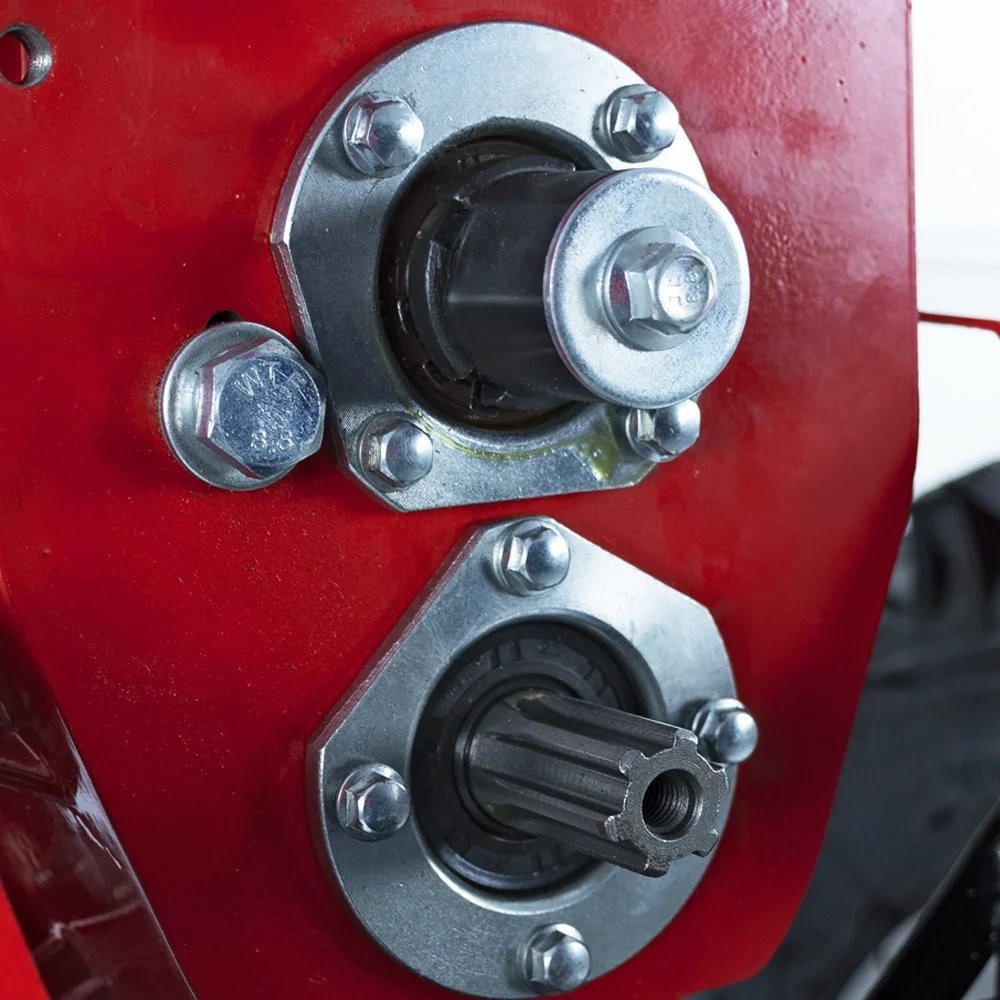

Если оборудование работает от ВОМ
Вал отбора мощности передаёт вращение от двигателя к рабочему механизму косилки, снегоочистителя, щётки, активной фрезы или картофелекопалки. Не путайте ВОМ с колёсной полуосью: ВОМ выходит из корпуса редуктора и не служит опорой для колеса.
Проверьте форму и диаметр соединения, количество шлицов или наличие шпонки, место установки, скорость и направление вращения. Одного совпадения по диаметру недостаточно.
Если оборудование работает от ремня
У ременных мотоблоков активное оборудование получает вращение от шкива двигателя. При выборе проверьте сторону установки, профиль и длину ремня, число ручьёв на шкиве, способ натяжения, крепёжную рамку и защитный кожух.
Ремень похожей длины может не подойти. При неправильном профиле или слабом натяжении он будет проскальзывать, слетать и быстро изнашиваться.
Если оборудование ставится на полуось или ступицу
Колёса, грунтозацепы и часть фрез устанавливаются вместо штатных колёс. Чтобы понять тип крепления, заглушите мотоблок и посмотрите на центр колеса.
- Если колесо надето на вал и держится на одном поперечном пальце или болте, это установка на полуось.
- Если колесо прикручено несколькими болтами к фланцу, это установка на ступицу.
Для полуоси сравнивают её форму, диаметр и положение фиксирующего отверстия. Для ступицы — количество отверстий, их диаметр и расстояние между центрами.
Где посмотреть способ подключения:
- в инструкции к мотоблоку;
- в характеристиках модели на сайте производителя;
- в карточке мотоблока или навесного оборудования;
- в разделах «Тип подключения», «Привод», «ВОМ» или «Комплектация»;
- непосредственно на мотоблоке — осмотрите его заднюю часть, редуктор и колёсные полуоси.
Надписи «универсальное» недостаточно. Такое оборудование подходит не ко всем мотоблокам, а только к определённым креплениям или устанавливается через отдельную сцепку.
Шаг 3. Сравните размеры и форму крепления
Если модель мотоблока прямо указана в списке совместимых, переходите к следующему шагу. Если её в списке нет, размеры нужно сравнить вручную. Для этого понадобятся линейка, рулетка или штангенциркуль.
Для сцепки проверьте:
- ширину места, куда устанавливается стойка;
- толщину стойки навесного оборудования;
- диаметр крепёжного пальца или болта;
- количество и расположение отверстий.
Для ВОМ проверьте:
- диаметр вала;
- форму соединения;
- количество шлицов, если они есть;
- наличие шпонки;
- расположение ВОМ — спереди или сзади;
- скорость и направление вращения, если они указаны в характеристиках оборудования.
Для колёс, фрез и грунтозацепов проверьте:
- форму полуоси — круглая или шестигранная;
- диаметр полуоси;
- диаметр фиксирующего отверстия;
- расстояние от края полуоси до отверстия;
- количество и расположение болтов на ступице.
Все размеры должны совпадать точно. Разница даже в несколько миллиметров может не позволить установить оборудование.
Шаг 4. Проверьте мощность и вес мотоблока
Совпавшее крепление ещё не означает, что оборудование будет нормально работать. Мотоблоку должно хватать мощности и собственного веса.
Мощность и массу мотоблока можно найти:
- в инструкции;
- на табличке с характеристиками;
- в гарантийном талоне;
- в карточке модели на сайте производителя или в каталоге.
Затем посмотрите требования к навесному оборудованию. В описании должна быть указана минимальная мощность, допустимая масса мотоблока или список совместимых моделей.
Если этих данных нет, совместимость нельзя считать подтверждённой. Безопаснее выбрать оборудование, для которого производитель указал требования к мотоблоку.
Вес особенно важен для плуга, окучника, картофелекопалки и снегоуборщика. Слишком лёгкий мотоблок будет буксовать. В некоторых случаях помогают грунтозацепы и утяжелители, но они не заменяют подходящую мощность и правильное крепление.
Шаг 5. Проведите окончательную проверку
Перед покупкой ещё раз сравните мотоблок и выбранное оборудование:
- точная модель мотоблока есть в списке совместимых — или все размеры крепления совпадают;
- используется одинаковый способ подключения;
- совпадают диаметр и форма ВОМ, полуоси или ступицы;
- мотоблоку хватает мощности и веса;
- понятно, нужна ли отдельная сцепка, ступица, ремень или переходник;
- необходимые дополнительные детали входят в комплект или продаются отдельно.
Если совпали все пункты — оборудование подходит.
Если не совпал хотя бы один размер или тип привода — оборудование не подходит без специально предусмотренного переходника.
Если какой-то параметр неизвестен — совместимость пока не подтверждена. Не стоит рассчитывать, что деталь удастся подогнать после покупки.
Примеры подбора навесного оборудования для Shtenli и МТЗ
Теперь разберём два мотоблока из каталога SmartBalance. Первый работает с ременным приводом и не имеет ВОМ. Второй оснащён ВОМ и использует собственную систему креплений. На этих примерах хорошо видна разница в подборе навесного оборудования.
Пример 1. Shtenli 900 L
Возьмём мотоблок Shtenli 900 L. Его мощность составляет 8 л.с., масса — 92 кг, а размер колёс — 4×8. У этой модели ременной привод и нет вала отбора мощности.
Уже по этим характеристикам можно сделать три важных вывода:
- плуг, окучник и простая картофелекопалка должны подключаться через сцепку;
- косилка и снегоуборщик должны получать вращение через ремень;
- оборудование, рассчитанное только на ВОМ, к этой модели не подходит.
Как выбрать плуг, окучник и картофелекопалку
Для установки пассивного оборудования нужна универсальная сцепка СУ-3 для Storm, Shtenli и аналогов.

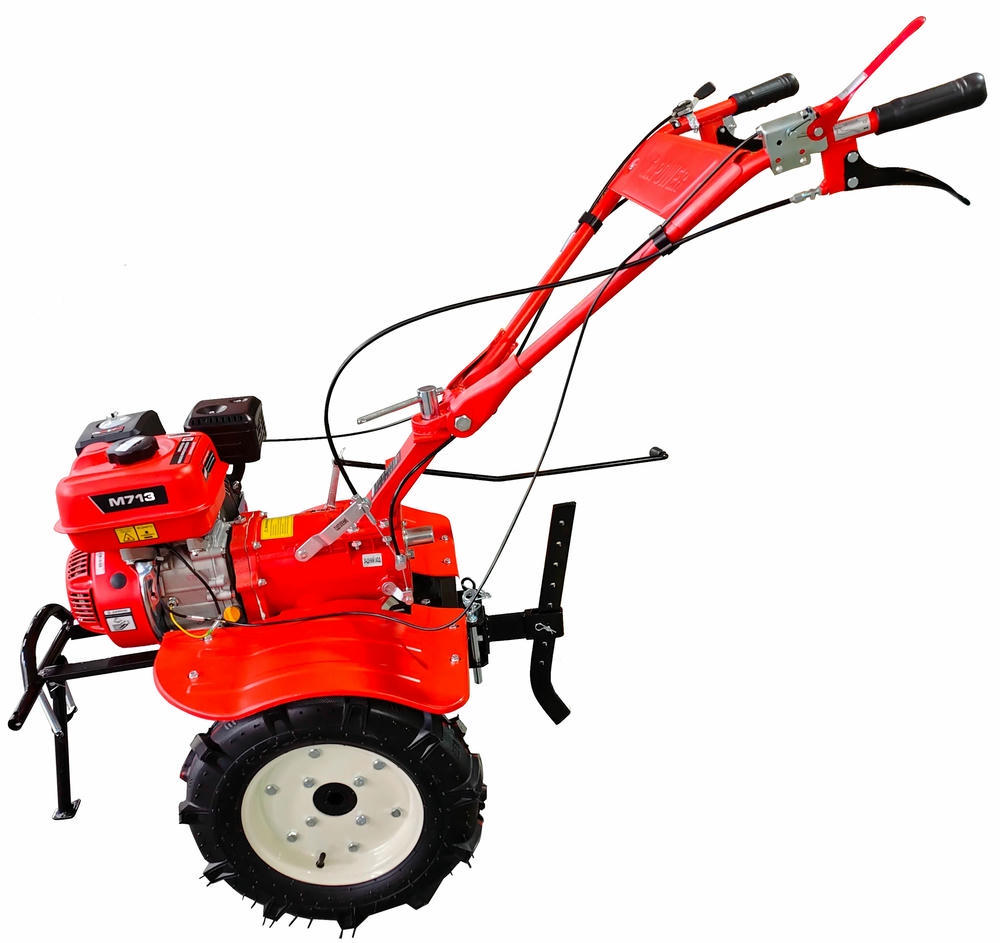

Сцепка соединяется с задним кронштейном мотоблока, а в неё устанавливается стойка плуга, окучника или картофелекопалки. Поэтому при самостоятельной проверке нужно сравнить:
- способ крепления СУ-3 к мотоблоку;
- толщину стойки навесного оборудования;
- диаметр крепёжного пальца или болта;
- количество и расположение отверстий;
- возможность регулировки глубины и угла.
К этой группе креплений относятся:
Этим орудиям не нужно передавать вращение от двигателя. Поэтому отсутствие ВОМ здесь ни на что не влияет. Главное, чтобы оборудование устанавливалось в СУ-3 и совпадало по размерам стойки и крепёжных отверстий.
Как выбрать косилку или снегоуборщик
У Shtenli 900 L нет ВОМ, но есть ременной привод. Значит, активное оборудование должно получать вращение от шкива двигателя через ремень.
При выборе ременной косилки или снегоуборщика нужно проверить:
- сторону установки — шкив оборудования должен находиться с той же стороны, что и привод мотоблока;
- профиль ремня — ремень должен правильно входить в ручей шкива;
- длину ремня — слишком короткий ремень не установится, а слишком длинный будет проскальзывать;
- количество ручьёв — одноручьевой и двухручьевой шкивы не всегда взаимозаменяемы;
- способ натяжения — после установки ремень должен нормально натягиваться;
- крепёжную рамку — её отверстия должны совпадать с передним креплением мотоблока.

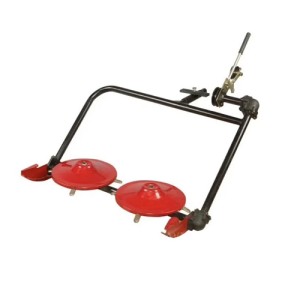

В каталоге представлена роторная косилка для мотоблоков 900 и 1900. Для Shtenli 900 L выбирается версия с ременным приводом и креплением под эту группу мотоблоков.

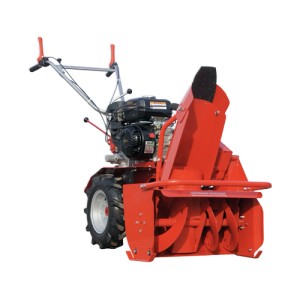

Для зимней работы можно рассматривать снегоуборочную приставку с ременным приводом. Здесь особенно важно проверить крепёжную рамку, положение шкива, профиль и длину ремня.
Косилка, картофелекопалка или снегоуборщик с приводом от ВОМ для Shtenli 900 L не подходят. Прикрепить такое оборудование к раме недостаточно: без ВОМ его рабочий механизм не будет вращаться.

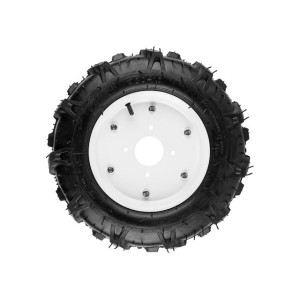

Как выбрать колёса и грунтозацепы
Штатный размер колёс Shtenli 900 L — 4×8. Поэтому при поиске покрышки или камеры сначала нужно смотреть именно на этот размер.
В каталоге представлены:
Но одного размера шины недостаточно, если покупается колесо целиком. Дополнительно сравните форму и диаметр полуоси, положение фиксирующего отверстия и длину ступицы.

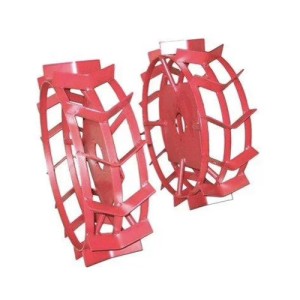

Грунтозацепы выбираются по тому же принципу. Сначала проверяется втулка и её крепление к полуоси, затем наружный диаметр и ширина. Слишком большие грунтозацепы могут задевать раму и сильно нагружать редуктор.
Как учесть мощность и вес
Shtenli 900 L весит 92 кг и относится к мотоблокам среднего класса. Для него подходят обычный однокорпусный плуг, окучник, простая картофелекопалка и оборудование, рассчитанное примерно на 8 л.с.
Тяжёлый двухкорпусный плуг для МТЗ или навесное, рассчитанное на мотоблоки массой 150–180 кг, выбирать не стоит. Даже если крепление удастся соединить, мотоблок может буксовать, терять устойчивость или работать с перегрузкой.
Итог по Shtenli 900 L
- Плуг, окучник и простая картофелекопалка — через сцепку СУ-3, с проверкой стойки и отверстий.
- Косилка и снегоуборщик — только с ременным приводом, подходящей рамкой и совпадающими параметрами ремня.
- Оборудование под ВОМ — не подходит, потому что ВОМ у этой модели отсутствует.
- Колёса и камеры — размер 4×8, а для колеса целиком дополнительно проверяется ступица.
- Тяжёлое навесное для МТЗ — не подходит по массе, нагрузке и системе крепления.
Даже если в карточке товара нет списка совместимых моделей, этих данных уже достаточно, чтобы отсеять большую часть неподходящего оборудования.
Пример 2. МТЗ Беларус 09Н-02 с двигателем Lifan
Второй пример — мотоблок МТЗ Беларус 09Н-02 с двигателем Lifan мощностью 9 л.с. Это тяжёлый мотоблок массой 176 кг с механической коробкой передач, колёсами 6×12 и валом отбора мощности.
В отличие от Shtenli 900 L, Беларус 09Н-02 имеет ВОМ и собственную систему подключения навесного оборудования. Поэтому сцепки, плуги и другие детали для Shtenli нельзя считать совместимыми с МТЗ, даже если они рассчитаны на похожую мощность.
Как выбрать плуг и окучник
Пассивное оборудование подключается через сцепку под систему МТЗ. Один из вариантов в каталоге — сцепка СУ-5.
При выборе нужно проверить, что сцепка устанавливается на задний узел МТЗ, а стойка навесного входит в сцепку по толщине и совпадает по крепёжным отверстиям.
Для обработки земли можно использовать:

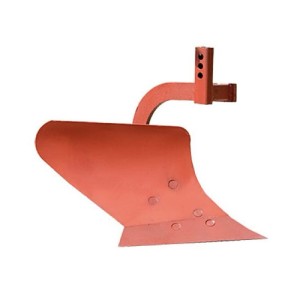

- универсальный плуг П-5;
- двухкорпусный плуг для МТЗ;
- двухрядный окучник ОД-5;
- мотоблочную борону Б-5 МТЗ;
- культиватор чизельный КЧ-0.8.
Все эти орудия работают за счёт движения мотоблока и не требуют передачи вращения через ВОМ.
Как выбрать косилку, фрезу или снегоуборщик
Для активного оборудования используется ВОМ. Здесь нужно проверить:
- для какой системы изготовлено оборудование — МТЗ или другой тип мотоблока;
- где находится привод — спереди или сзади;
- как оборудование крепится к корпусу мотоблока;
- совпадают ли форма соединения и приводной узел;
- соответствуют ли скорость и направление вращения.
Для системы МТЗ в каталоге представлены:

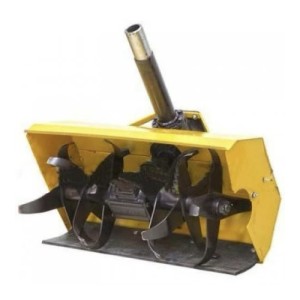

- почвенная фреза ФР-000.10;

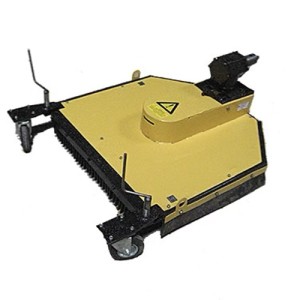

- роторная косилка КРМ-2;

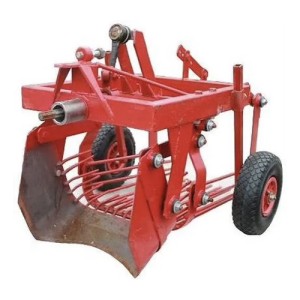

- картофелекопалка КМ-5 для МТЗ;
- снегоочиститель СН-1М для мотоблока Беларус;
- отвал ОН-1 для мотоблоков МТЗ.
Ременная косилка или снегоуборочная приставка для Shtenli 900 L к МТЗ не подойдут. У Беларус 09Н-02 другая система передачи вращения и другое крепление.

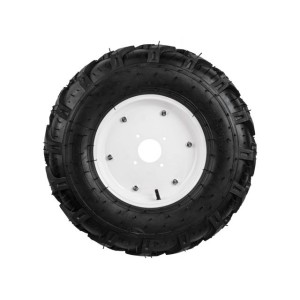

Как выбрать колёса
На рассматриваемой версии установлены колёса 6×12. При покупке покрышки или камеры нужно выбирать этот размер. Если покупается колесо вместе с диском, дополнительно проверяются ступица, количество отверстий и расстояние между ними.
Даже колесо 6×12 от другого мотоблока может не подойти к МТЗ, если у него другой диск или ступица.
Итог по МТЗ Беларус 09Н-02
- Плуг, окучник и борона — через сцепку системы МТЗ, например СУ-5.
- Косилка, активная фреза и снегоочиститель — оборудование под ВОМ и крепления МТЗ.
- Ременное навесное для Shtenli — не подходит.
- Колёса — размер 6×12 с обязательной проверкой диска и ступицы.
- Тяжёлое почвообрабатывающее оборудование допустимо благодаря массе мотоблока 176 кг, но ширина захвата всё равно должна соответствовать его мощности.
Что показывают эти два примера
У Shtenli 900 L и МТЗ Беларус 09Н-02 похожая мощность, но совершенно разные способы подключения оборудования.
Shtenli 900 L работает с ременным активным навесным и пассивными орудиями через СУ-3. Беларус 09Н-02 использует ВОМ и собственную систему креплений МТЗ.
Поэтому начинать подбор нужно не с бренда и не с количества лошадиных сил. Сначала определяют привод и крепление, затем сравнивают размеры и только после этого проверяют мощность и вес.
Как выбирать оборудование для разных работ

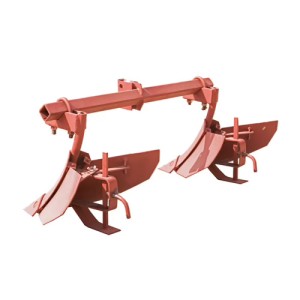

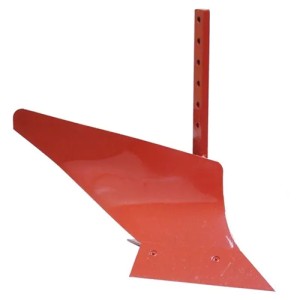

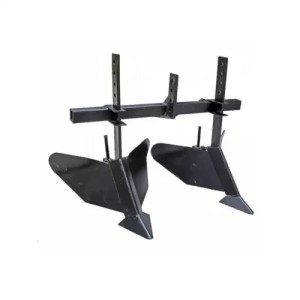

Плуг и окучник
Плуг переворачивает пласт земли, а окучник делает борозды и подсыпает землю к растениям. Обычно оба орудия подключаются через сцепку.
Перед покупкой проверьте тип сцепки, размеры стойки и отверстий. Для плуга также важен вес мотоблока: лёгкая техника может буксовать на плотной или влажной земле.
Если участок раньше не обрабатывали, не стоит сразу брать самый большой плуг. Чем шире захват, тем больше нагрузка на мотоблок и руки оператора.

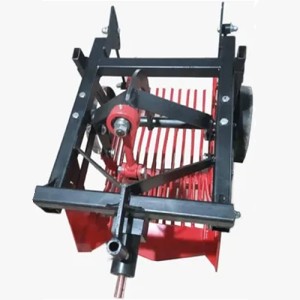

Картофелекопалка
Картофелекопалки бывают простыми и активными.

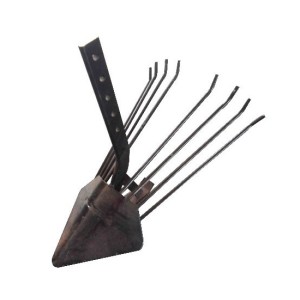

Простая копалка подрезает землю, а клубни отделяются при движении по прутьям. Для неё обычно нужна сцепка.

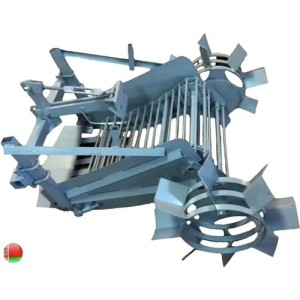

Активная, или вибрационная, картофелекопалка имеет движущийся механизм. Ей нужен привод от ВОМ или ремня. Здесь необходимо проверить и крепление, и тип привода.

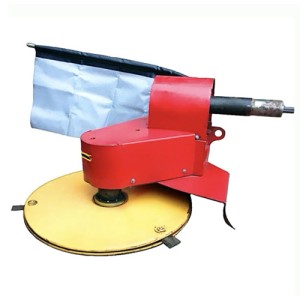

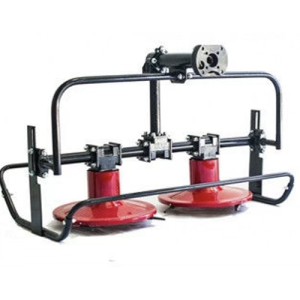

Косилка
Косилки тоже отличаются по подключению. Одни работают от ВОМ, другие — от ремня. Поэтому выбирать косилку только по мощности мотоблока нельзя.
Проверьте:
- тип привода;
- расположение крепления;
- совместимость ВОМ или шкива;
- рекомендуемую мощность мотоблока;
- рабочую ширину и массу косилки.
0
0

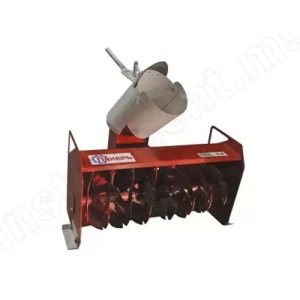

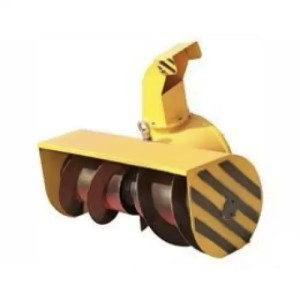

Снегоуборщик и щётка
Это активное оборудование. Для него нужен ВОМ или ременной привод — в зависимости от конструкции мотоблока.
Кроме способа подключения, уточните направление вращения и рекомендуемые обороты. Если вал вращается не в ту сторону или с другой скоростью, один только переходник проблему не решит.
0
0

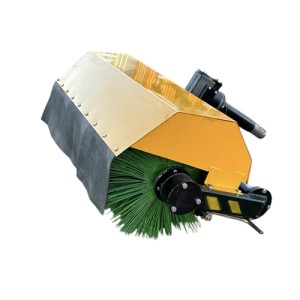

-300x300.jpg "Щётка коммунальная МТЗ ЩК-1 (ЩКМ-00.000) для мотоблока")

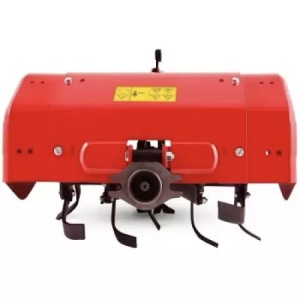

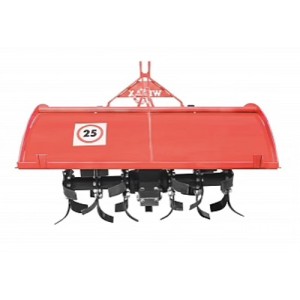

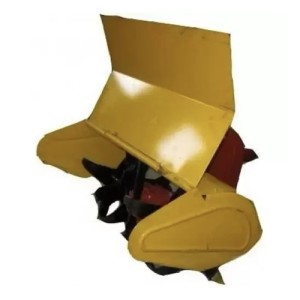

Фрезы
Часть фрез устанавливается вместо колёс, другая часть представляет собой отдельную активную почвофрезу. Это два разных варианта.
Для фрез на полуось проверяют диаметр, форму вала и отверстие под фиксатор. Для активной почвофрезы дополнительно нужны подходящее крепление и привод.

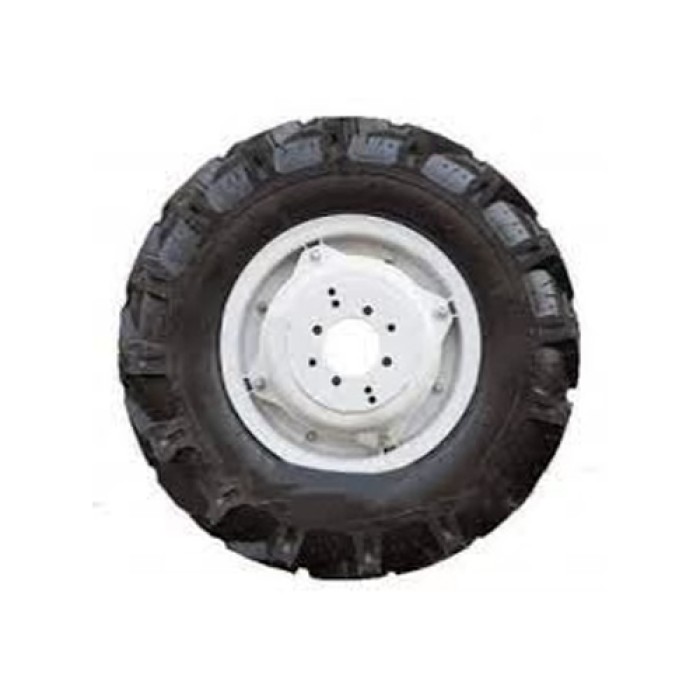

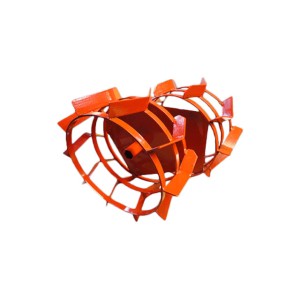

Колёса, грунтозацепы и утяжелители
При выборе колёс и грунтозацепов смотрите на посадочное место, а не только на наружный диаметр. Большое колесо может задевать раму или менять скорость движения мотоблока.
Утяжелители должны надёжно крепиться к колёсам или раме. Слишком большой вес увеличивает нагрузку на редуктор, поэтому лучше использовать массу, рекомендованную для вашей модели.

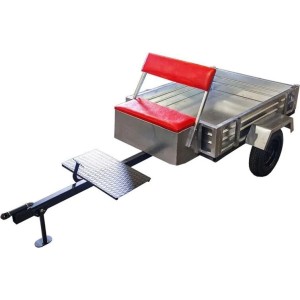

Прицеп
Для прицепа проверяют тип сцепного узла, диаметр пальца и допустимую нагрузку. Также важно, чтобы прицеп стоял ровно после соединения, а дышло не тянуло мотоблок вверх или вниз.
Если планируется перевозить тяжёлые грузы, проверьте наличие тормоза и ограничения самого мотоблока. Большой кузов ещё не означает, что его можно загружать полностью.
Частые ошибки при покупке
— Покупать только по бренду
У одного производителя могут быть модели с разными редукторами, полуосями и приводами. Всегда сверяйте точную модель и её версию.
— Верить слову «универсальное»
Часто это означает, что оборудование подходит к нескольким распространённым моделям или устанавливается через переходник. Но не ко всем мотоблокам без исключения.
— Смотреть только на фотографию
По фотографии нельзя точно определить диаметр вала или отверстия. Нужны характеристики и реальные размеры.
— Проверять только мощность
Одинаковая мощность не означает одинаковое крепление. Два мотоблока на 9 лошадиных сил могут иметь разные сцепки и приводы.
— Надеяться, что переходник решит всё
Переходник помогает соединить некоторые несовпадающие крепления. Но он не изменит скорость и направление вращения ВОМ и не сделает слабый мотоблок мощнее.
— Покупать при неполных данных
Если в описании нет списка совместимых моделей, размеров крепления или параметров привода, нельзя считать, что оборудование подойдёт. Выбирайте модель, для которой можно проверить все необходимые характеристики.
Чек-лист перед заказом
Перед покупкой навесного оборудования проверьте:
- ☐ точное название мотоблока;
- ☐ год или версию модели;
- ☐ способ подключения оборудования;
- ☐ размеры сцепки, ВОМ, полуоси или ступицы;
- ☐ тип привода — ВОМ или ремень;
- ☐ скорость и направление вращения ВОМ, если он используется;
- ☐ рекомендуемую мощность и массу мотоблока;
- ☐ необходимость сцепки, переходника, ремня или ступицы;
- ☐ точная модель указана в списке совместимых или все размеры крепления совпадают;
- ☐ все дополнительные детали входят в комплект или доступны отдельно.
Ответы на частые вопросы
Можно ли поставить навесное оборудование другой марки?
Да, если совпадают крепление, размеры, тип привода и требования к мотоблоку. Название бренда здесь не главное.
Если сцепка не подходит, достаточно купить переходник?
Иногда да. Но сначала нужно проверить, не изменит ли переходник положение оборудования и хватит ли диапазона регулировки. Для активного навесного также должны совпадать параметры привода.
Как понять, есть ли на мотоблоке ВОМ?
Посмотрите характеристики и инструкцию. На самом мотоблоке ВОМ обычно выглядит как выступающий вал на корпусе редуктора и может быть закрыт защитным колпачком. Не путайте его с полуосью, на которой стоит колесо.
Подойдёт ли косилка к любому мощному мотоблоку?
Нет. Кроме мощности должны совпасть способ крепления и привод. Косилка под ремень не установится на ВОМ без специально предусмотренной системы подключения, и наоборот.
Что делать, если модель мотоблока неизвестна?
Определите способ подключения и самостоятельно измерьте сцепку, ВОМ, полуось или ступицу. Для плуга, окучника, колёс и другого простого оборудования этого часто достаточно.
Для косилки, снегоуборщика и другого активного навесного дополнительно нужны параметры привода. Если их не удалось найти, покупать оборудование наугад не стоит.
Главное правило
Сначала найдите точную модель мотоблока, затем определите способ подключения и сравните размеры. После этого проверьте тип привода, мощность и вес техники.
Если все параметры совпали, навесное оборудование подходит. Если хотя бы один размер или тип привода отличается, понадобится специально предусмотренный переходник или другая модель оборудования.
На такую проверку уйдёт несколько минут. Зато не придётся расширять отверстия, искать случайные переходники или возвращать тяжёлое оборудование обратно в магазин.
Посмотреть доступные варианты можно в разделе «Навесное для мотоблоков». Вначале ищите свою модель в списке совместимых, а затем проверяйте способ подключения и основные размеры.
2
1
0
0
0
0
0
0
